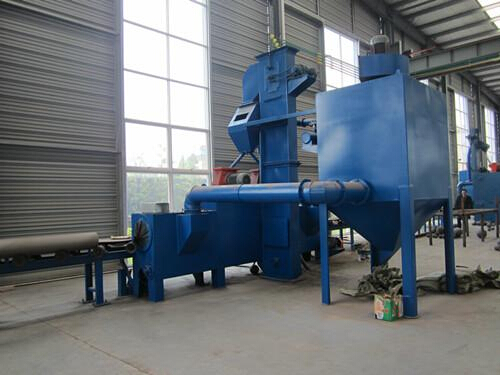

拋丸機濾筒除塵器主要由進風管道、排風管道、框架、濾芯、反吹系統、卸灰系統、電控裝置組成．該除塵器結構合理，具有較高的除塵效率，實用性比較強、占地面積小的特點。是拋丸機除塵應用中比較廣泛的除塵器。主要應用在建材、化工、冶金、制藥等行業中粉塵的凈化治理。

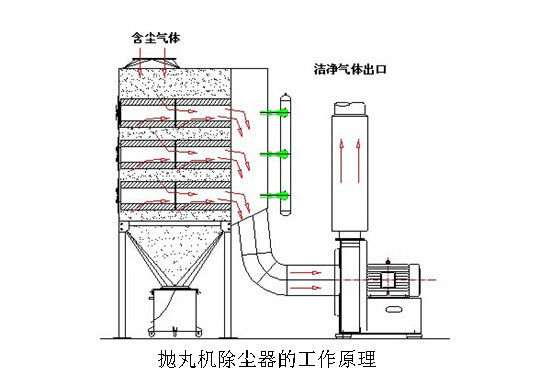

拋丸機除塵器的工作原理
路面拋丸機的濾筒式除塵器為負壓運行，含塵氣流從位于除塵器上部的進風口下行進入箱體，箱體內的導流板迫使氣流向下穿過濾筒，由于氣流斷面突然擴大，氣流中一部分顆粒粗大的塵粒在重力和慣性力作用下沉降下來，粒度細、密度小的塵粒進入過濾室后，通過布朗擴散和篩濾等綜合效應使粉塵沉積在濾料表面，凈化后的空氣透過濾料進入清潔室從出風口排出．當粉塵在濾料表面上越積越多，阻力達到設定值時，脈沖閥打，壓縮空氣直接噴入濾筒中心，對濾筒進行順序脈沖清灰，抖落積塵，使其恢復低阻運行，掉入灰斗內收集的粉塵通過卸灰閥連續排出。
溫馨提示：
拋丸機除塵器發生起火的原因及注意事項
鐵球粉塵是一種較為易燃的物體，它的燃點較低，鐵銹粉的粒徑在100-150μm時，燃燒點的范圍在240-439℃，遠遠低于熔化的溫度。拋丸機產生的粉塵較細，主要含有鐵粉、氧化物以及粉塵。拿取這種鐵銹粉點燃的話燃燒很快，濾筒的材質為聚酯纖維，也屬于易燃品。燃燒火源通常是由熾熱顆粒物、沖擊與摩擦火花、靜電火花等引起的。
注意事項：
1、為了防止拋丸機由于以上原因造成起火我們要注意檢修中對火源的控制，防止線路的打火，尤其是在電氣焊工作時，_要把拋丸機除塵器周圍的粉塵清理干凈，并且嚴禁在附近吸煙或其他的點火，防止帶火星的顆粒粉塵進入拋丸機除塵器的內部，而引發起火。
2、定期清理鐵銹粉塵 ，防止鐵銹粉塵沉積，熱能聚積，要及時清理除塵器內的積灰，規定每班次都要進行反吹卸灰。
3、相關設備設施均保持良好的接地，其接地電阻要求在1~4fZ范圍之內，避免設備設施靜電積累；此外增加導電性，用導體或導電物質代替高絕緣性物質，特別是采用了_濾料。
4、提高操作檢修人員的風險意識 ， 對操作、檢修人員進行理論及實踐知識的培訓，使員工意識到鐵銹粉塵的易燃性，在生產中密切注意拋丸機
濾筒式除塵器的運行狀況。 .
